在TN-C三相交流380/220V平衡配电系统中，负载电流为39A，采用BV导线穿钢管敷设，若每相三次谐波电流为50%时，中性线导体截面选择最低应不小于（ ）mm2。（不考虑电压降、环境和线路敷设方式等影响，导体允许持续载流量按题表选取）
题表 BV导线三相回路穿钢管敷设允许持续载流量表
- A.4
- B.6
- C.10
- D.16
正确答案及解析
正确答案
D
解析
每根保护导体的截面积都应满足GB 14821.1的413.1中关于自动切断电源所要求的条件，而且能承受预期的故障电流。保护导体的截面积可按543.1.2的公式计算，也可按题解表1进行选定。这两种方法都应考虑543.1.3的要求。连接保护导体的端子尺寸，应能容纳按本条所规定尺寸的导体。

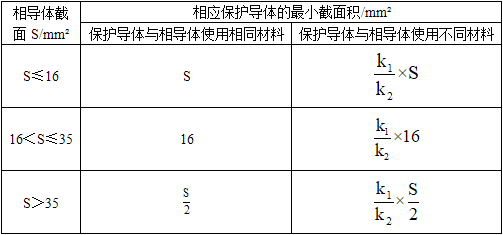

题解表1 保护导体的最小截面积
注：①k1是相导体的k值，它是根据导体和绝缘的材料由表A.54.1或GB 16895.5中的表选取的；②k2是保护导体的k值，由表A.54.2到54.6中的相应参数选择的。
题中，三次谐波电流为50%，按中性线选择截面，则中性线电流为：39×0.5×3/1.0＝58.5A。
因此，需要选择载流量大于58.5A的截面。
根据《工业与民用配电设计手册》（第三版）P495表9-11规定，不同谐波电流下的计算电流和选择结果见表9-11（题解表2）。故应选择截面积为16mm2的导体。

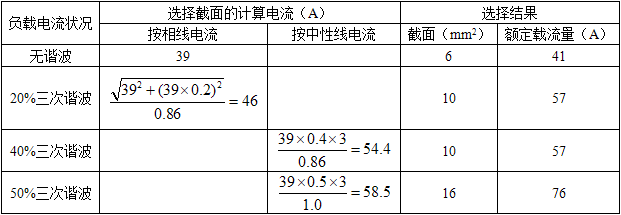

题解表2 谐波对导线截面选择影响示例
