在三相配电系统中，每相均接入一盏交流220V、1kW的碘钨灯，同时在A相和B相间接入一个交流380V、2kW的全阻性负载，请计算等效三相负荷，下列哪一项数值是正确的？（ ）
- A.5kW
- B.6kW
- C.9kW
- D.10kW
正确答案及解析
正确答案
B
解析
根据《工业与民用配电设计手册》（第三版）P6中的照明用电设备的cosφ表1-5可知，卤钨灯的功率因数为1。
根据P12中“单相负荷换算为等效三相负荷的一般方法”中，先将线间负荷换算为相负荷：
U相有功负荷为：PU＝PUVp（UV）U＋PWUp（WU）UkW；V相有功负荷为：PV＝PUVq（UV）V＋PVWq（VW）VkW。

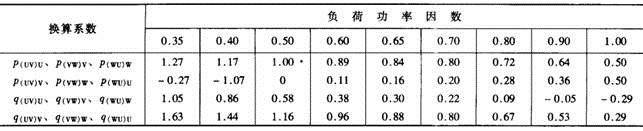

根据P13线间负荷换算为线负荷的有功、无功换算系数如表1-14（见题图）所示。
题图 线间负荷换算为线负荷的有功、无功换算系数
本题中，相负荷（碘钨灯）为：PU1＝1kW；PV1＝1kW；PW1＝1kW。
线间负荷转换为相间负荷：
Pu2＝PuvP（uv）u＋0＝2×0.5＝1kW；Pv2＝PuvP（uv）v＋0＝2×0.5＝1kW；Pw2＝0kW。
因此，Pu＝Pu1＋PU2＝1＋1＝2kW；Pv＝Pv1＋Pv2＝1＋1＝2kW；Pw＝Pw1＋PW21＋0＝1kW。
根据只有相间负荷，等效三相负荷取最大相负荷的3倍，因此Pd＝3×2＝6kW。
