某工程的主变压器容量为240MVA, XB=15%，高压侧为330kV，其最短线路的长度L=50km，X1=0.34Ω·m。
保护装于发电机机端出口时，阻抗保护整定值为（）。
- A.5.93Ω；
- B.4.1Ω；
- C.6.2Ω；
- D.4.5Ω。
正确答案及解析
正确答案
B
解析
见《电力工程电气设计手册》（2)算例29-6(第680页)。阻抗保护计算如下：
保护装于发电机端出口时，安装处电流互感器变比nt=12000/5，电压互感器变比ny=15.75/0.1。

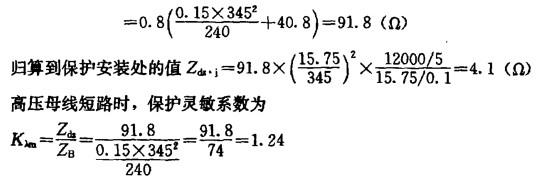

保护整定值
