某电力用户有若干10kV车间变电所,供电系统见下图,给定条件如下：
1)35kV线路电源侧短路容量无限大。
2)35/10kV变电所10kV母线短路容量104MV.A。
3)车间A、B和C变电所10kV母线短路容量分别为102MV.A、100MV.A、99MV.A。
4)车间B变电所3号变压器容量630kV.A、额定电压10/0.4kV( Y，yn0接线），
其低压侧母线单相接地稳态接地电流为5000A。
5)35/10kV变电站向车间A馈电线路所设的主保护动作时间和后备保护动作 时间分别为0s和0.5s。
6)如果35/10kV变电站10kV出线保护装置为速动，短路电流持续时间为0.2s。
车间C中5号笼型异步电动机额定电流87A，启动电流倍数为6.5。若采用定时限继电器作为速断保护，电流互感器变比为100/5，接线系数取1，可靠系数取1.4。 计算速断保护动作整定值和灵敏度应为下列哪组数值？ ( )
- A.47A,5
- B.40A，6.2
- C.47A,5.3
- D.40A，5.9
正确答案及解析
正确答案
D

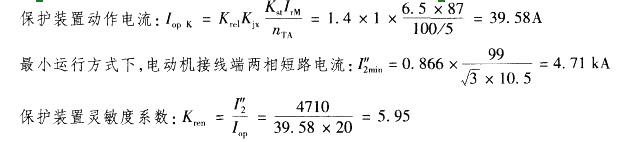

解析
《工业与民用配电设计手册》（第三版）P323表7-22。
