在图示电路中，线性有源二端网络接有电阻R，当R=3Ω时，I=2A；当R=1Ω时，I=3A，当电源R从有源二端网络获得最大功率时，R的阻值为（ ）。
- A.2Ω
- B.3Ω
- C.4Ω
- D.6Ω
正确答案及解析
正确答案
B
解析

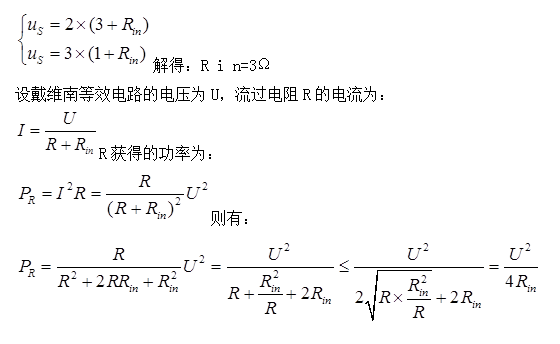

将有源线性网络简化为戴维南等效电路，即含一个电压源uS和内阻Rin的串联电路。则根据电压电流的关系，可得uS=I（R+Rin）。根据题目中给出的两个条件，可列方程：
当且仅当R= R in时，上述不等式取等号，故当R等于戴维南电路中的等效电阻R in时，R获得功率最大。
