放大电路如题图（a）所示，晶体管的输出特性曲线以及放大电路的交、直流负载线如题图（b）所示。设晶体管的β=50，UBE=0.7V，放大电路的电压放大倍数Au为（ ）。
- A.-102.6
- B.-88.2
- C.-18.9
- D.-53
正确答案及解析
正确答案
B
解析
由图中的直流负载线可以看出，直流负载曲线满足：

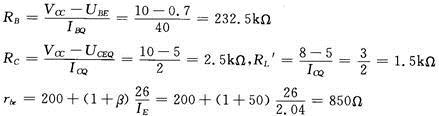

电路电阻求解如下：
电压放大倍数为：
