- A.<img src='http://tp.mxqe.com/data/36/11308698_0_1.jpg' alt='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学' title='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学'>
- B.<img src='http://tp.mxqe.com/data/36/11308698_0_2.jpg' alt='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学' title='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学'>
- C.<img src='http://tp.mxqe.com/data/36/11308698_0_3.jpg' alt='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学' title='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学'>
- D.<img src='http://tp.mxqe.com/data/36/11308698_0_4.jpg' alt='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学' title='电气工程师公共基础,章节练习,内部冲刺,第一部分工程科学基础,第五章材料力学'>
正确答案及解析
正确答案
B
解析

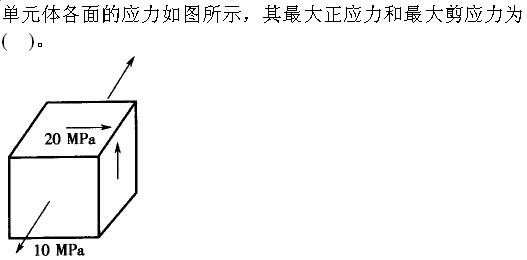

该点为三向应力状态，已知一个主应力10MP A，为此取垂直于该主平面的投影，得图示纯剪应力状态，其主应力单元体如图示。按代数值排列主应力σ1=20MP Aσ2=10MP Aσ3=20MP A所以σm Ax=σ1=20MP Aτm Ax=(σσ2)/2=20-(-20)=20MP A故应选答案( B)
