图示对称结构C点的水平位移ΔCH=Δ（→），若AC杆EI增大一倍，BC杆EI不变，则ΔCH变为（ ）。
- A. 2Δ
- B. 1.5Δ
- C. 0.5Δ
- D. 0.75Δ
正确答案及解析
正确答案
D
解析

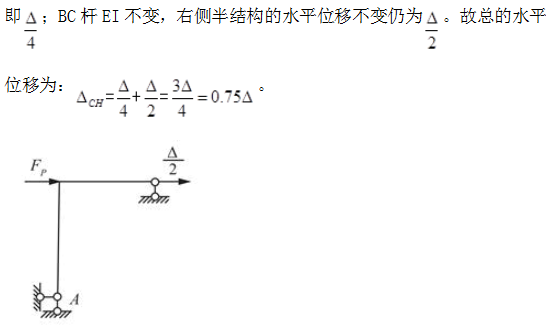

正对称结构在反对称荷载作用下只有反对称力和反对称位移，取半结构，C处只有竖向的支撑链杆，如题22解图所示。根据单位荷载法，AC杆EI增大一倍，左侧半结构的水平位移为原来的一半，
