某项目部承揽一黏土心墙土坝工程施工任务。为加快施工进度，该项目部按坝面作业的铺料、整平和压实三个主要工序组建专业施工队施工，并将该坝面分为三个施工段，按施工段 1、施工段 2、施工段 3 顺序组织流水作业。已知各专业施工队在各施工段上的工作持续时间见下表。
施工队在各施工段的工作持续时间
为编制工程施工进度计划，施工技术人员进行了研究设计资料和施工条件、选择质量检验方法、计算工程量和工作持续时间、选择施工方法并确定施工顺序等主要工作。
施工过程中发生了该事件：“施工段 2”整平时，突降暴雨，造成工期延误 7d。
【问题】
1.指出坝面流水作业中的工艺逻辑关系和组织逻辑关系。
2.根据工作的逻辑关系绘制该项目进度计划的双代号网络图。
3.根据网络图和本案例给出的各项工作的持续时间确定其计算工期和关键线路。
4.进入心墙防渗体内铺料的方法和采用该方法的目的。
5.试分析暴雨事件对施工工期的影响程度。
正确答案及解析
正确答案
解析
1.（1）坝面作业工艺逻辑关系应是先铺料、后整平、再压实；
（2）坝面作业组织逻辑关系应是从施工段 l 到施工段 2，最后到施工段 3 的顺序组织施工。

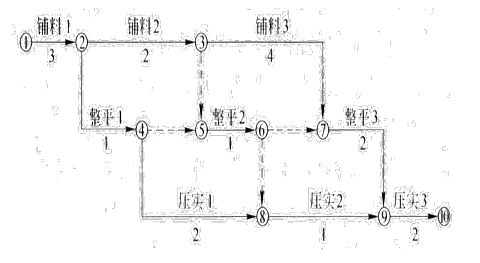

2.该项目的双代号网络计划如图所示：
3.（1）网络图的计算工期 13d。
（2）网络图的关键线路为：①→②→③→⑦→⑨→⑩。
4.（1）进入心墙防渗体内铺料的方法是：进占法倒退铺土；
（2）采用该方法的目的：使汽车始终在松土上行驶，避免在压实土层上开行，造成超压，引起剪力破坏。
5.工作整平 2 为非关键工作，总时差为 3d，现由于暴雨原因工作整平 2 延误 7d，故对施工工期影响时间为 7-3=4d。
