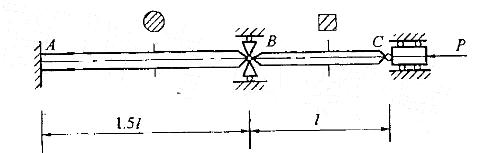

如图所示结构中，AB段为圆截面杆，直径d=80mm，A端固定，B端为球铰连接，BC段为正方形截面杆，边长a=70mm，C端亦为球铰连接，两杆材料相同，弹性模量E=206GPa，比例极限σp=20MPa，l=3m，稳定安全系数nst=2. 5，则结构的许可荷载[P]为：
- A.[P] = 165kN
- B.[P] = 181kN
- C.[P]=420kN-
- D.[P]=346kN
正确答案及解析
正确答案
A
解析
题5-9-13图
提示:首先计算AB杆和BC杆的柔度A = ^，取较大者，若其A >AP
I
拉公式求其临界力圪，然后再由CP]= 求出其许可荷载。
答案:A
5-9-14如图所示压杆的横截面为矩形，/i = 80mm，6=40mm，杆长/=2m，材料为A3钢， E==210GPa，ffp = 200MPa;支承情况为:在正视图a)的平面内相当于两端铰支，在俯视图b)的 平面内为弹性固定。采用"=0. 8，可求得此压杆的临界压力为：
