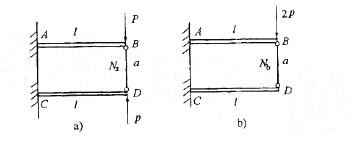

两个结构受力如图所示。AB、CD梁的抗弯刚度均为EI，而BD杆的抗拉(压)刚度均为EA。若用Na和Nb分别表示两结构中杆的轴力，则下列结论中正确的是：
- A.Na=Nb
- B.Nab
- C.Na>Nb
- D.无法比较Na和Nb的大小
正确答案及解析
正确答案
A
解析
提示:若AB梁B点挠度用f1表示，CD粱D点挠度用f2表示，BD杆的缩短量用Δa表示(以上变形均是绝对值)，则图a)的几何变形方程是f1+f2 =Δa， 图b)的几何变形方程为f1-f2 =Δa；看起来两方程不同，但实际上经过受力分析后把力值代入可知两方程是相同的。
