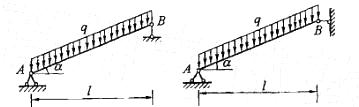

两根简支斜梁如图所示，承受竖向均布载荷，但右端可动铰支座B的支承方式不同，则这两梁的内力图有下述哪种关系？
- A.M图与Q图相同，N图不同
- B.M图、Q图和N图均相同
- C.M图、Q图和N图均不相同
- D.M图、Q图不同，N图相同
正确答案及解析
正确答案
A
解析
提示:求出两梁的支反力，并且向梁的轴线方向和横向分解。显然两梁的横向荷载相同，而轴向荷载不同。
两根简支斜梁如图所示，承受竖向均布载荷，但右端可动铰支座B的支承方式不同，则这两梁的内力图有下述哪种关系？
提示:求出两梁的支反力，并且向梁的轴线方向和横向分解。显然两梁的横向荷载相同，而轴向荷载不同。
