某安装公司中标一项机电工程项目，承包内容有工艺设备及管道工程，暖通工程、电气工程和给排水工程。安装公司项目部进场后，进行了成本分析，并将计划成本向施工人员进行交底，依据施工总进度计划，组织施工，合理安排人员，材料，机械等，施工单位编制了施工组织设计及各项施工方案，使工程按合同要求进行。

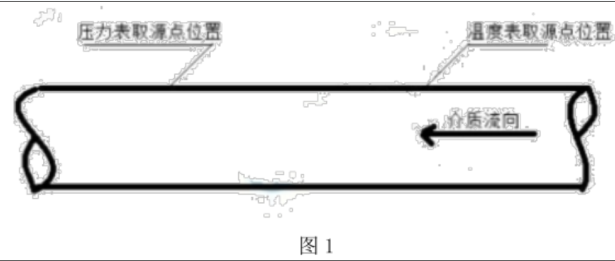

在设备机房施工期间，现场监理工程师发现某工艺管道取源部件的安装位置如图 1 所示，认为该安装位置不符合规范要求，要求项目部整改。施工期间，露天水平管道绝热施工验收合格后，进行金属薄板保护层施工时施工人员未严格按照技术交底文件施工，水平管道纵向接缝不符合规范规定，被责令改正。
【问题】
1.施工方案编制的要点包括哪些内容？
2.图 1 中气体管道压力表与温度表取源部件位置是否正确？说明理由。蒸汽管道的压力表取压点安装方位有何要求？
3.管道绝热按用途可分为哪几种类型？水平管道金属保护层的纵向接缝应如何搭接？
4.列式计算本工程的计划成本及项目总成本降低率。
正确答案及解析
正确答案
解析
1. 施工方案编制的要点包括工程概况、施工安排、施工进度计划、施工准备与资源配置计划、施工方法及工艺要求、质量安全环境保证措施。
2.（1）不正确。
理由：压力取源部件与温度取源部件在同一管段上时的要求：压力取源部件应安装在温度取源部件的上游侧。
（2）测量蒸汽压力时，取压点的方位在管道的上半部，或者下半部与管道水平中心线成 0-45°范角的范围内。
3.（1）管道绝热按用途分：保温、保冷、加热保护三种类型。
（2）水平管道金属保护层的纵向接缝位置，不得布置在管道下部垂直中心线 45°范围内。
4.成本降低率=（计划成本-实际成本）/计划成本
暖通工程计划成本=450/（1-10%）=500 万元
电气工程计划成本=345/[1-（-15%）]=300 万元
给排水工程=300/(1-25%)=400 万元
工艺设备及管道工程=597/（1-0.5%）=600 万元
项目总成本降低率=[（500+300+400+600）-（450+345+300+597）]/（500+300+400+600）=6%
