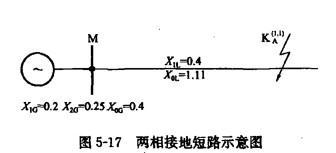

220kV线路（见图5-17）K点发生两相接地短路。电源、线路阻抗标么值已在图中注明，额定电压为220kV，基准容量为1OOOMVA。

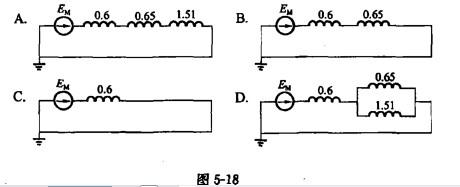

图5-18是K点两相接地短路时复合序网图，正确的是（）。
- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
D
解析
根据DL/T5222—2005附录F.5.2的（F.5.2-1）式确定：两相接地短路时,短路点的正序短路电流的合成阻抗（标么值）为正序合成阻抗和负序与零序并联后的合成阻抗之和。据此可判定，在四个复合序网图中，只有图D是正确的。
