甲公司承接了某电厂循环水管道安装工程，由乙公司实行监理，施工范围为主厂房至冷却塔、水泵房至主厂房二根DN1620钢管安装及土方开挖与回填。管道设计压力为0.25MPa，90°弯头采用“三节两头平”斜接弯头，45°、60°弯头采用“二节两头平”的斜接弯头，管道采用埋地平行敷设，现场原始地面标为±0.00m，管道布置及45°、60°弯头形式如下图所示。
施工前，甲公司组织相关技术人员编制了循环水管道的沟槽开挖、管道安装、管道焊接、管道水压试验及冲洗等详细施工方案，并按规定程序通过审批。在方案中项目部按照对工程质量的影响程度，设置了A、B、C三级质量控制点，其中管道沟槽开挖标高控制、管道焊接质量控制设置为B级控制点，管道水压试验及冲洗设置为A级控制点。
在甲公司项目部精心组织下，工程进展顺利，最后如期实现工程竣工验收，工程质量符合设计文件及施工规范等的相关规定。
＜1>.循环水管道沟槽开挖施工方案的编审程序有哪些要求？
＜2>.图中D1620×12管道，45°、60°弯头中间管节角度α值分别为多少？上述斜接弯头制作有哪些技术要求？
＜3>.试计算D1620×12循环水管道试验压力是多少？
＜4>.请说明项目部将管道沟槽开挖标高控制设置为B级控制点，管道水压试验及冲洗设置为A级控制点的理由。
正确答案及解析
正确答案
解析
＜1>.循环水管道管中标高分别为-4.50m和-2.20m，本工程中，管道沟槽实际开挖深度超过5m。（管道外径为1620mm，管中心至管沟底距离为1620/2＝810mm，现场原始地面标为±0.00m，最深管道中心标高为－4.50m，因此可以计算出开挖最大深度为4.50+0.81＝5.31m）。对照危大工程范围，该工程属于超过一定规模的危险性较大的分部分项工程，按照《危险性较大的分部分项工程安全管理规定》的规定，循环水管道沟槽开挖施工方案的编审程序：
（1）由施工单位（甲公司）组织工程技术人员编制；
（2）由施工单位（甲公司）技术负责人审核签字、加盖单位公章；
（3）由乙公司总监理工程师审查签字、加盖执业印章；
（4）施工单位（甲公司）组织召开专家论证会对专项施工方案进行论证，通过后方可实施。

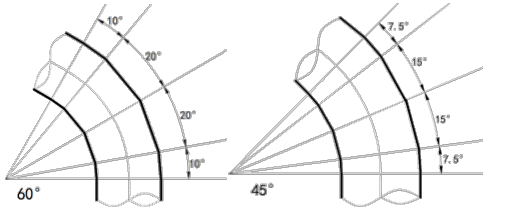

＜2>.按照斜接弯头的组成形式的规定，如下图所示，对公称尺寸大于400mm的斜接弯头可增加中节数量。由此可得45°、60°弯头中间管节角度a值分别为15°、20°。
斜接弯头制作技术要求：
（1）公称尺寸大于400mm的斜接弯头，其内侧的最小宽度不得小于50mm。
（2）斜接弯头的焊接接头应采用全焊透焊缝。当公称尺寸大于或等于600mm时，宜在管内进行封底焊。
（3）当公称尺寸大于1000mm时，斜接弯头的周长允许偏差为±6mm。
＜3>.根据液压试验的规定，埋地钢管道的试验压力应为设计压力的1.5倍，并不得低于0.4MPa。管道试验压力P＝0.25×1.5＝0.375MPa＜0.4MPa。所以，D1620×12循环水管道试验压力为0.4MPa。
＜4>.项目部将管道沟槽开挖标高控制设置为B级控制点的理由是：沟槽开挖标高偏差超过规范规定，将会影响下道工序 ——管道安装质量；管道水压试验及冲洗设置为A级控制点的理由是：管道水压试验及冲洗如达不到规范规定，将影响后续相关机组设备的安全运行。
