假定，某高层钢筋混凝土框架-剪力墙结构，基于抗震性能进行设计的性能目标定为C级。其中某层剪力墙连梁LL，截面尺寸为400mm×1000mm，混凝土强度等级为C40，风荷载作用下梁端剪力标准值Vwk＝300kN；抗震设计时，重力荷载代表值作用下的梁端剪力标准值VGb＝150kN；设防烈度水平地作用下的梁端剪力标准值VEhk*＝1350kN；钢筋采用HRB400级，连梁截面的有效高度hb0＝940mm，连梁跨高比为2.0。试问，设防烈度地震作用下，该连梁的下列箍筋配置，何项既符合性能设计要求且最为经济？（ ）
提示：连梁中不设置交叉斜筋、集中对角斜筋及对角暗撑和型钢。
②连梁箍筋的面积配箍率满足构造要求。
- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
解析
（1）根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第3.11.1条表3.11.1，设防地震作用下，主体结构的抗震性能目标C级对应于性能水准3。
（2）根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第3.11.2条、第3.11.3条，连梁为耗能构件，受剪承载力宜符合式（3.11.1-2）“中震不屈服”的要求。

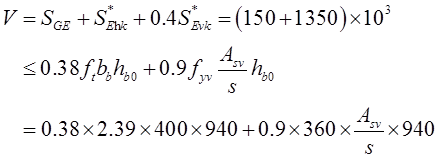

（3）根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）式（3.11.3-2）及式（7.2.23-3）：
其中，s＝100/4＝25mm。
解得：Asv1≥95.1mm2。
包含此试题的试卷
你可能感兴趣的试题
某12层钢筋混凝土框架-核心筒结构，平面和竖向均规则。首层层高4.5m，2层及以上层高均为4.2m，抗震设防类别为丙类，结构安全等级为二级，在规定水平力作用下，底层框架承担的地震倾覆力矩占45%。
假定，底层框架某边柱抗震等级为三级，混凝土强度等级为C40，考虑地震作用组合的轴压比设计值为N＝10500kN，柱剪跨比大于2，以轴压比限值为控制标准估算柱截面。对钢筋混凝土方柱（边长为a1）与型钢混凝土方柱（边长为a2）两种方案进行比较，型钢混凝土柱的含钢率取5%。试问，当型钢混凝土柱取与混凝土柱相同的轴压比限值时，a1（mm）、a2（mm）的取值，与下列何项最为接近？（ ）
提示：①不考虑提高轴压比限制的措施；②fa＝205N/mm2，fc＝19.1N/mm2。
-
- A.a1＝800，a2＝650
- B.a1＝800，a2＝700
- C.a1＝850，a2＝650
- D.a1＝850，a2＝700
- 查看答案
某12层钢筋混凝土框架-核心筒结构，平面和竖向均规则。首层层高4.5m，2层及以上层高均为4.2m，抗震设防类别为丙类，结构安全等级为二级，在规定水平力作用下，底层框架承担的地震倾覆力矩占45%。
假定，该工程的抗震设防烈度为7度（0.15g），设计地震分组为第一组，场地类别为Ⅲ类。试问，根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）的相关规定，该结构抗震构造措施的等级选下列何项，方能满足规范规程的最低要求？（ ）
-
- A.框架一级，核心筒一级
- B.框架二级，核心筒一级
- C.框架二级，核心筒二级
- D.框架三级，核心筒二级
- 查看答案
某8层民用钢框架结构，平面规则，剖面如题图所示。首层层高7.2m，二层及以上楼层层高均为4.2m，抗震设防类别为丙类，抗震设防烈度为7度（0.10g），设计地震分组为第二组，场地类别为Ⅲ类，结构安全等级为二级。
假定，方案调整后，各楼层重力荷载代表值为：G1＝15500kN，G2-7＝14900kN，G8＝14500kN，首层抗侧刚度控制结构的整体稳定性。已知：多遇地震作用下，首层x向水平地震剪力标准值V1＝2350kN。试问，进行结构整体稳定性验算时，满足规范对楼层抗侧刚度限制规定的首层x向按弹性方法计算的层间位移最大值（mm），与下列何项数值最为接近？（ ）
-
- A.34
- B.32
- C.30
- D.28
- 查看答案
某8层民用钢框架结构，平面规则，剖面如题图所示。首层层高7.2m，二层及以上楼层层高均为4.2m，抗震设防类别为丙类，抗震设防烈度为7度（0.10g），设计地震分组为第二组，场地类别为Ⅲ类，结构安全等级为二级。
假定，房屋集中在楼盖和楼面的重力荷载代表值：G1＝11500kN，G2-7＝11000kN，G8＝10800kN，考虑非承重墙体刚度影响后，结构基本自振周期T1＝2.0s（x向），结构阻尼比为0.04。方案设计时，采用底部剪力法估算x向多遇地震作用下结构总水平地震作用标准值FEk。试问，该估算值FEk（kN），与下列何项数值最为接近？（ ）
-
- A.2500
- B.1950
- C.1850
- D.1650
- 查看答案
某8层民用钢框架结构，平面规则，剖面如题图所示。首层层高7.2m，二层及以上楼层层高均为4.2m，抗震设防类别为丙类，抗震设防烈度为7度（0.10g），设计地震分组为第二组，场地类别为Ⅲ类，结构安全等级为二级。
假定，该结构转换梁为箱形截面，采用Q345钢，多遇地需作用组合下，截面承载力无余量，轴压力设计值N＝0，试问，根据规范规程相关的宽厚比限值要求，梁截面腹板最大容许宽厚比，与下列何项数值最为接近？（ ）
提示：按《高层民用建筑钢结构技术规程》（JGJ 99—2015）作答。
-
- A.85
- B.80
- C.70
- D.66
- 查看答案
