某项目部承揽一土石坝工程施工任务。为加快施工进度，该项目部按坝面作业的铺料、整平和压实三个主要工序组建专业施工队施工，并将该坝面分为三个施工段，按施工段1.施工段2、施工段3顺序组织流水作业。已知各专业施工队在各施工段上的工作持续时间如下表：
为编制工程施工进度计划，施工技术人员进行了研究设计资料和施工条件、选择质量检验方法、计算工程量和工作持续时间、选择施工方法并确定施工顺序等主要工作。
问题：
1.指出施工技术人员进行的主要工作中，哪些是编制工程施工进度计划的主要步骤？
2.指出坝面流水作业中的工艺逻辑关系和组织逻辑关系。
3.根据工作的逻辑关系绘制该项目进度计划的双代号网络图。
4.根据网络图和本案例给出的各项工作的持续时间确定其计算工期和关键线路。
5.在“施工段2”整平时突降暴雨，造成工期延误7d，试分析其对施工工期的影响程度。
正确答案及解析
正确答案
解析
1.编制施工进度计划的主要步骤是：研究设计资料和施工条件，正确计算工程量和工作持续时间，选择施工方法并确定施工顺序。
2.坝面作业工艺逻辑关系应是先铺料、后整平、再压实；坝面作业组织逻辑关系应是从施工段1到施工段2，最后到施工段3的顺序组织施工。

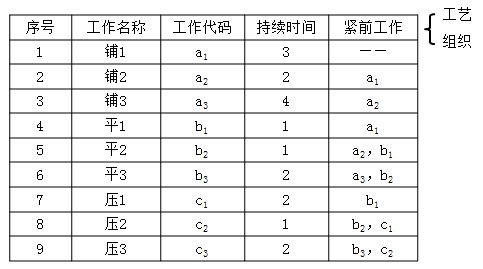

3.①工作明细表
（2）草图
（3）简化
（4）编号

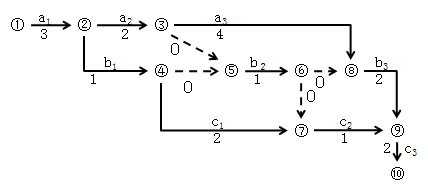

该项目的双代号网络计划如下：
4.网络图的计算工期：13d。
关键线路为：①→②→③→⑧→⑨→⑩。关键线路在网络图中用双箭线、粗实线来表示。
5.经计算“施工段2”整平即b2工作不在关键线路上，该工作的总时差为3天，所以将导致总工期延误：7－3＝4天。
