阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】
某慕课教育平台欲添加在线作业批改系统，以实现高效的作业提交与批改，并进行统计。学生和讲师的基本信息已经初始化为数据库中的学生表和讲师表。系统的主要功能如下：
(1)提交作业。验证学生标识后，学生将电子作业通过在线的方式提交，并进行存储。系统给学生发送通知表明提交成功，通知中包含唯一编号；并通知讲师有作业提交。
(2)下载未批改作业。验证讲师标识后，讲师从系统中下载学生提交的作业。下载的作业将显示在屏幕上。
(3)批改作业。讲师按格式为每个题目进行批改打分，并进行整体评价。
(4)上传批改后的作业。将批改后的作业（包括分数和评价）返回给系统，进行存储。
(5)记录分数和评价。将批改后的作业的分数和评价记录在学生信息中，并通知学生作业已批改。
(6)获取已批改作业。根据学生标识，给学生查看批改后的作业，包括提交的作业、分数和评价。
(7)作业抽检。根据教务人员标识抽取批改后的作业样本，给出抽检意见，然后形成抽检报告给讲师。

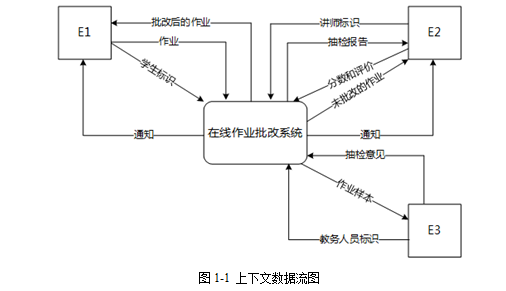

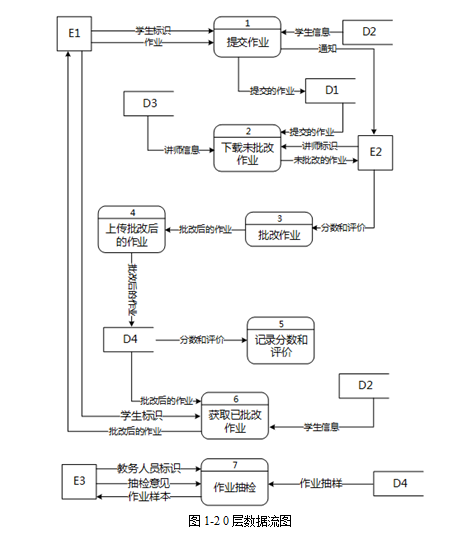

现采用结构化方法对在线作业批改系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。
【问题1】（3分） 使用说明中的词语，给出图1-1中的实体E1～E3的名称。
【问题2】（4分）使用说明中的词语，给出图1-2中的数据存储D1～D4的名称。
【问题3】（6分）根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。
【问题4】（2分）若发送给学生和讲师的通知是通过第三方Email系统进行的，则需要对图1-1和图1-2进行哪些修改 用100字以内文字加以说明
正确答案及解析
正确答案
解析
【问题1】（3分）答案：E1：学生 E2：讲师 E3：教务人员【问题2】（4分）答案：D1：提交的作业表 D2：学生表 D3：讲师表 D4：批改后的作业表【问题3】（6分）答案：数 据 流起 点终 点提交成功通知1或提交作业E1或学生作业已批改通知5或记录分数和评价E1或学生分数和评价5或记录分数和评价D2或学生表抽检报告7或作业抽检E2或讲师【问题4】（2分）答案：增加外部实体“第三方Email系统”，将原来的两条“通知”数据流合并为一条“通知”数据流，终点为“第三方Email系统”
